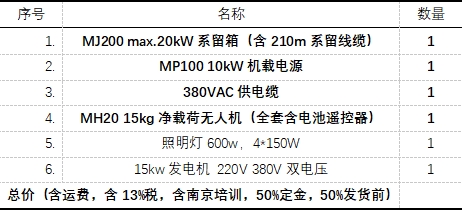

1.系统构成

2.产品基本介绍

产品概述

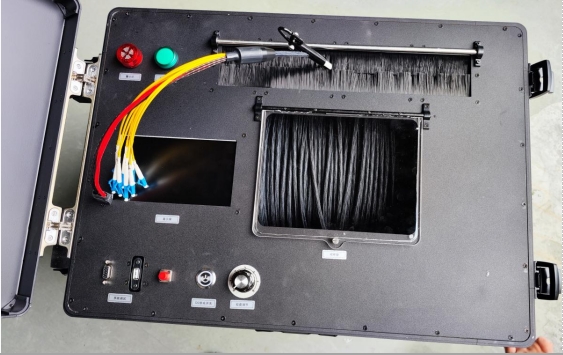

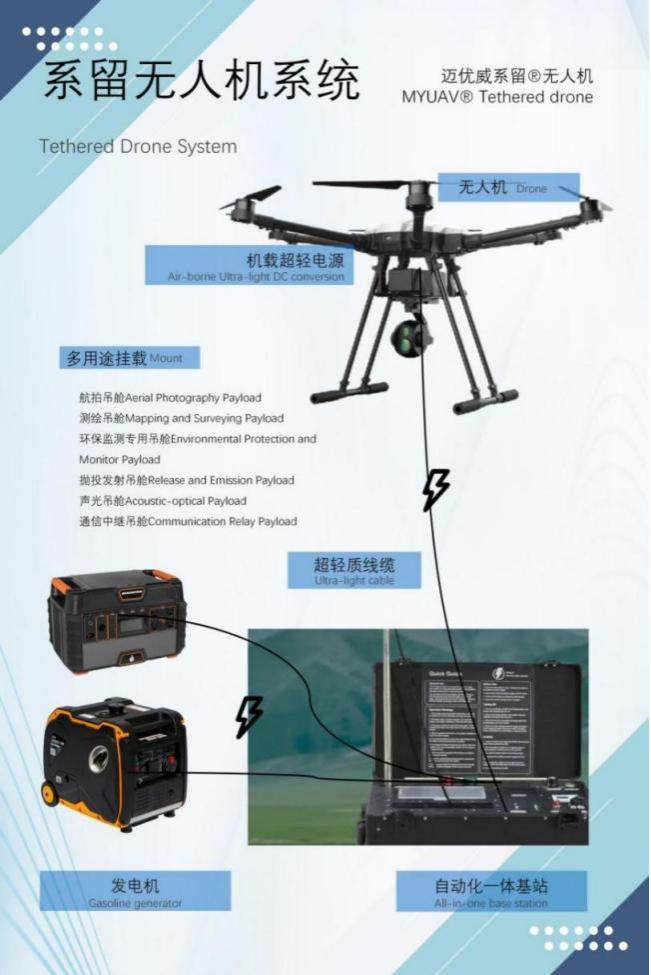

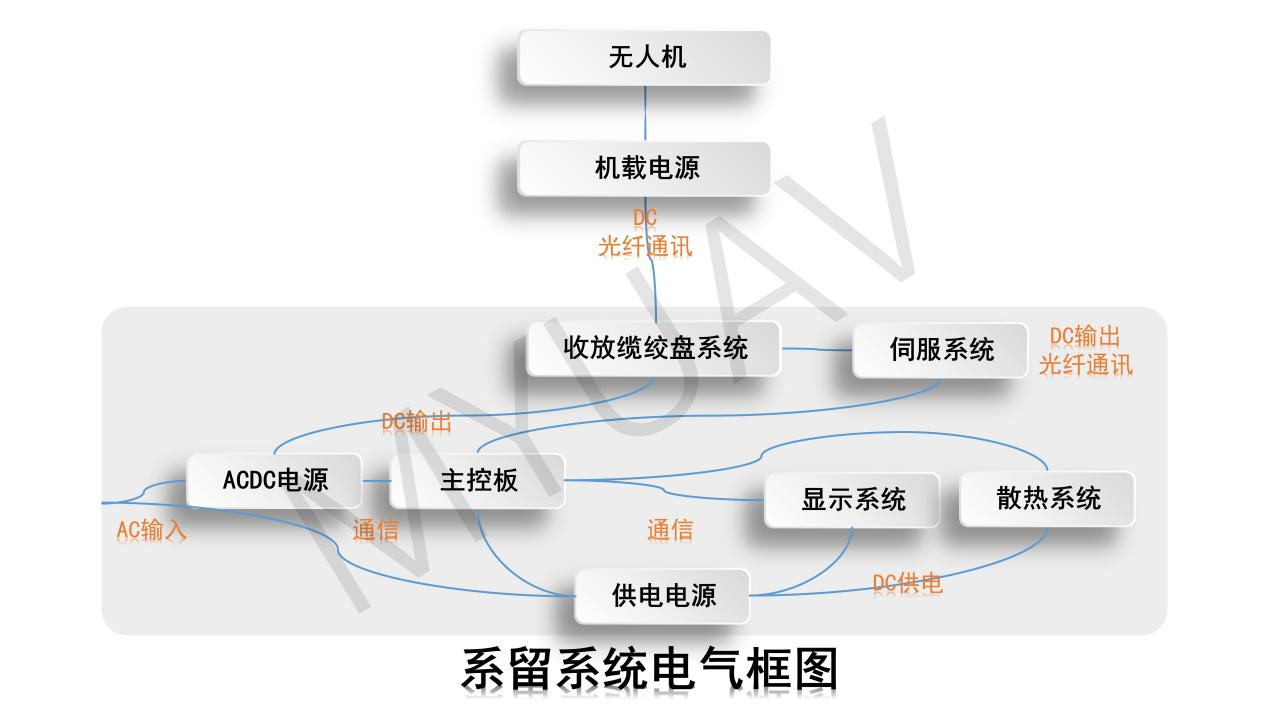

系留电源系统主要功能是为无人机提供安全可靠的长航时飞行动力，由系留箱和机载电源组成，其中系留箱包含收放绞车、地面电源和系留线缆。系留箱放置于地面，将发电机或市电提供的交流电转换为高压直流电，通过系留线缆传输至机载电源，机载电源安装于无人机上，将高压直流电转换成低压直流电以供无人机使用。系留线缆跟随无人机升降而自动同步收放，传输电能和信号。

3.迈优威系留无人机功能

1. 系统操作简单，稳定性高，用户只需操作无人机即可，可大大提高作业效率和安全性

2. 基站产品集成化设计，牢固可靠，军工结构设计，防撞防震

3. 基站内供电模块采用行业内知名电源，采用隔离电路设计，确保高压输电安全

4. 基站和机载电源不宣传防水防雨性能，确保用户不被误导，确保用户使用安全

5. 基站采用国标的750V或1000Vdc方案, 成熟可靠，不采用非国标的高于1000V dc方案

6. 基站采用冗余负载设计，确保负载率低于70%，保证稳定长期供电和长航时飞行安全

7. 基站接地设计，确保用电安全

8. 机载电源采用超精密稳压电路方案，宽范围输入、恒定稳压输出，稳压精度远高于行业水平

9. 机载电源采用无人机下挂载安装、即插即用支持冷热启动、断电无缝切换机身电池

10. 机载电源持续稳定供电，可长期额定功率带载，不降额，不烧机

11. 机载电源利用电池包实现反向电动势的吸收，确保飞行安全

12. 航空线缆实标，且负载电流冗余设计，确保供电和飞行安全

4.详细参数

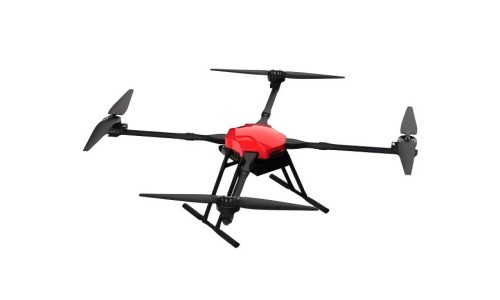

• 无人机

型号                        MH20

产品材质                 碳纤维+航空铝合金

旋翼数量                 4旋翼

轴距                       ≤1550（±20）

展开尺寸（mm）   1700*1250*710

折叠尺寸（mm）    750*750*710

空机自重                 13KG（不含电池重量）

最大载荷                 21KG（不含系留电源和系留电缆）

系留供电模式下工作时间12h；

无人机系留飞行高度210米；最大工作海拔5KM

无人机：悬停精度：水平1m,垂直1m（CEP）;定位导航模块2种；最大抗风等级6级；无人机防水防雨性能IP65，支持一键起飞，一键返回，规划航线自动飞行功能，低电自动返航，信号丢失自动返航，系留断电自主降落等功能；工作温度：-20℃至50℃

地面控制及供电部分：无人机遥控器三防平板：具备摇杆、按键操作功能，具备系统自检功能，液晶触摸屏尺寸7寸；当自检发现飞行控制异常、电池功率异常、动力电机转速异常、控制信号异常等情况时、自动执行返航或降落保护等动作；遥控待机时间8-12小时； 图、数传输距离5km-10km

最大起飞重量                42KG

最大飞行速度                ≤18m/s

最大上升速度                ≤5m/s

最大下降速度                ≤4m/s

最大起飞海拔                3000m

空载续航                       ≥35min

定位系统                       GPS定位

动力系统                       高效FOC动力

螺旋桨尺寸                   34寸折叠桨

动力电池                       14S 28000mAh*1

充电器                           智能超级快充

遥控器                          7寸屏

遥控待机时间               8-12小时

图、数传输距离         5km-10km （可升级）

安全风速                      ≤6级

工作温度                       -20℃至50℃

机身防护等级               IP65

提供无人机矩阵照明灯，亮度60000流明，重量2KG；

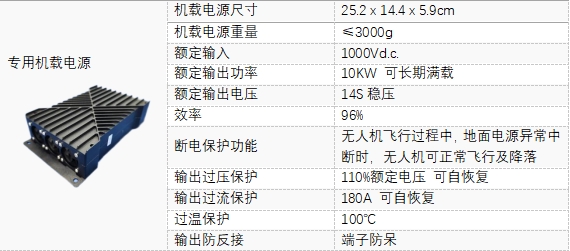

• 专用机载电源

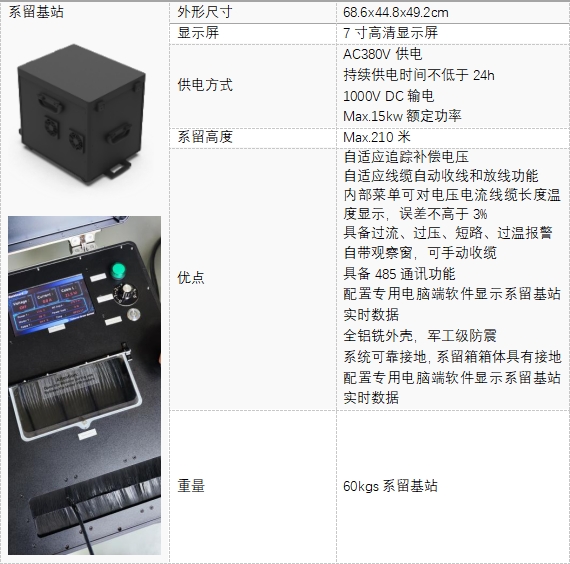

• 系留基站

• 照明灯

150W单根, 15000流明单根

4根一组

20-80V宽幅输入

重量200g/根

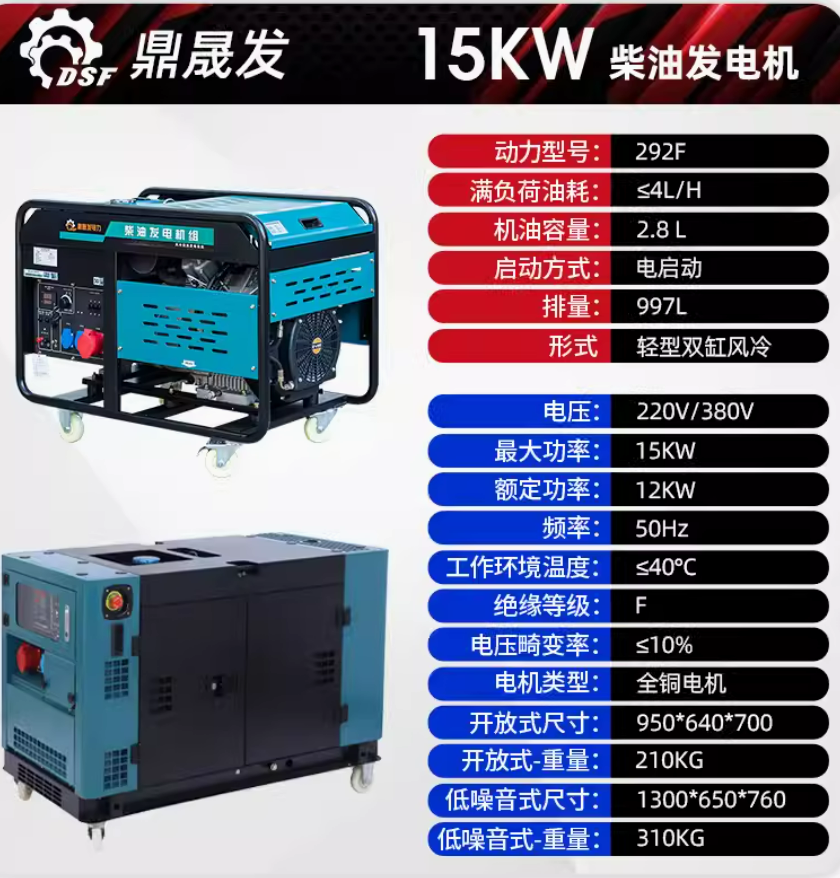

• 15kw 380V发电机（可连续工作12小时）






5.使用原则

1.使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；

2.电源应在规格书中规定的环境条件下使用；

3.不得随意调节电源中的电位器；

4.不得在有挥发性气体或易燃环境下运转；

5.在任何情况下切勿卸下外盖或碰触内部零件；

6.为安全起见，切勿单独进行内部保修及零件更换；

7.电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；

8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。

6.保修期限（如有单独签订，以签订为准）本产品保修期为2年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；

但若有下列任一情况者，则不在保修之列：

① 非经本公司允许，擅自进行维修而损坏；

② 任意加装或修改；

③ 不正确之操作或使用；

④ 环境条件异常，超过规格要求，致使损坏；

⑤ 人为蓄意之破坏；

⑥ 不可抗拒之天然灾害所造成之损坏。

7.维修范围

如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。

8.限制条款

1.如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。

2.如果属于以下几点，本公司一概不负责任：

① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；

② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；

③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；

④ 对于应用本说明书的内容以外的使用方法而产生的损害；

⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
