1.方案优势

1. 长航时悬停

地面持续提供无人机动力电，24小时滞空悬停

2. 多种方式供电

220V供电 、220V发电机供电

3. 安全性高

无人机下挂载安装、即插即用支持冷热启动、断电无缝切换机身电池

2.主要特点

1. 系统仅保留输入开关、高压开关和收缆旋钮，操作简单，可快速部署。用户只需操作无人机即可，可大大提高作业效率和安全性；

2. 产品集成一体化、高功率密度，小型化、轻量化、模块化和智能化设计，移动携带方便；

3. 机载电源采用稳压电路方案，宽范围输入、恒定稳压输出，持续稳定供电（备用电池只用于安全迫降，可配置足够安全降落容量即可），突破飞行时长限制；

4. 基站内供电采用隔离电路设计，确保高压输电安全。

3.系统配置

1. 系留用无人机整套(可客户提供)

2. 5kw 14S机载电源配110m系留无人机系统基站

4.系留系统

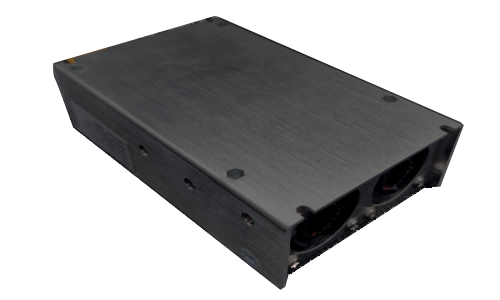

专用机载电源

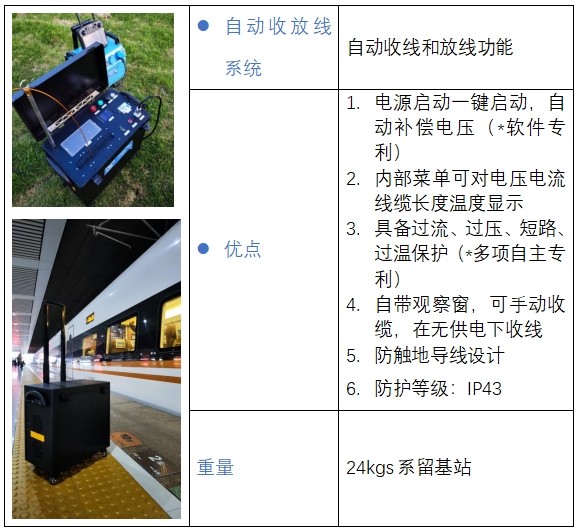

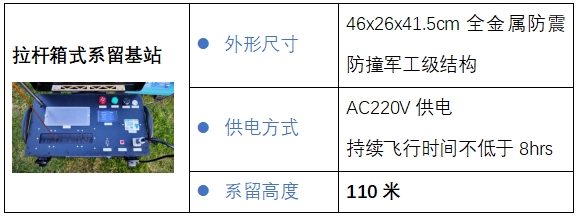

系留基站

安全特性

l 介电强度

(1) 系留箱：≥DC 3000V，输入—输出，保持1min，无击穿、飞弧现象；

(2) 机载电源：≥DC 3000V，输入—输出，保持1min，无击穿、飞弧现象；

(3) 系留线缆：≥DC 2000V，绝缘层，保持1min，无击穿、飞弧现象。

l 绝缘电阻

(1) 系留箱：≥100MΩ，正常大气条件下@20℃；

(2) 机载电源：≥100MΩ，正常大气条件下@20℃；

(3) 系留线缆：≥500MΩ，正常大气条件下@20℃。

l 强弱电分离设计，有效地降低弱电被干扰度，提高产品安全性。

l 安全预留功能：收线至安全预留长度，系统停止收线，防止拉扯设备，可设置。

5.迈优威系留无人机功能

1. 统操作简单，稳定性高，用户只需操作无人机即可，可大大提高作业效率和安全性

2. 基站产品集成化设计，牢固可靠，军工结构设计，防撞防震

3. 基站内供电模块采用行业内知名电源，采用隔离电路设计，确保高压输电安全

4. 基站和机载电源不宣传防水防雨性能，确保用户不被误导，确保用户使用安全

5. 基站采用国标的750V或1000Vdc方案, 成熟可靠，不采用非国标的高于1000V dc方案

6. 基站采用冗余负载设计，确保负载率低于70%，保证稳定长期供电和长航时飞行安全

7. 基站接地设计，确保用电安全

8. 机载电源采用超精密稳压电路方案，宽范围输入、恒定稳压输出，稳压精度远高于行业水平

9. 机载电源采用无人机下挂载安装、即插即用支持冷热启动、断电无缝切换机身电池

10. 机载电源持续稳定供电，可长期额定功率带载，不降额，不烧机

11. 机载电源利用电池包实现反向电动势的吸收，确保飞行安全

12. 航空线缆实标，且负载电流冗余设计，确保供电和飞行安全

6.使用原则

1.使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；

2.电源应在规格书中规定的环境条件下使用；

3.不得随意调节电源中的电位器；

4.不得在有挥发性气体或易燃环境下运转；

5.在任何情况下切勿卸下外盖或碰触内部零件；

6.为安全起见，切勿单独进行内部保修及零件更换；

7.电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；

8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。

7.保修期限

本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；

但若有下列任一情况者，则不在保修之列：

① 非经本公司允许，擅自进行维修而损坏；

② 任意加装或修改；

③ 不正确之操作或使用；

④ 环境条件异常，超过规格要求，致使损坏；

⑤ 人为蓄意之破坏；

⑥ 不可抗拒之天然灾害所造成之损坏。

8.维修范围

如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。

9.限制条款

   1．如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。

   2．如果属于以下几点，本公司一概不负责任：

① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；

② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；

③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；

④ 对于应用本说明书的内容以外的使用方法而产生的损害；

⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
