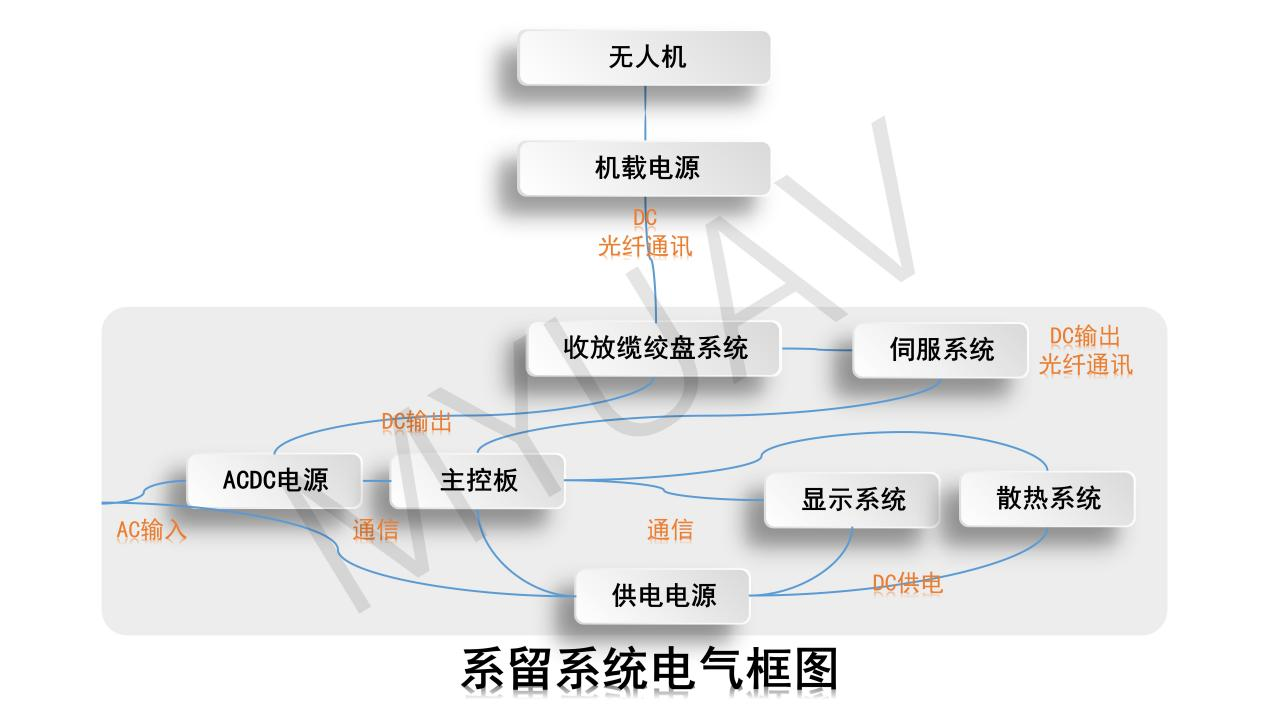

1.系统构成

2.产品基本介绍

产品概述

        系留电源系统主要功能是为无人机提供安全可靠的长航时飞行动力，由系留箱和机载电源组成，其中系留箱包含收放绞车、地面电源和系留线缆。系留箱放置于地面，将发电机或市电提供的交流电转换为高压直流电，通过系留线缆传输至机载电源，机载电源安装于无人机上，将高压直流电转换成低压直流电以供无人机使用。系留线缆跟随无人机升降而自动同步收放，传输电能和信号。

3.迈优威系留无人机系统

1. 系统操作简单，稳定性高，用户只需操作无人机即可，可大大提高作业效率和安全性

2. 基站产品集成化设计，牢固可靠，军工结构设计，防撞防震

3. 基站内供电模块采用行业内知名电源，采用隔离电路设计，确保高压输电安全

4. 基站和机载电源不宣传防水防雨性能，确保用户不被误导，确保用户使用安全

5. 基站采用国标的750V或1000Vdc方案, 成熟可靠，不采用非国标的高于1000V dc方案

6. 基站采用冗余负载设计，确保负载率低于70%，保证稳定长期供电和长航时飞行安全

7. 基站接地设计，确保用电安全

8. 机载电源采用超精密稳压电路方案，宽范围输入、恒定稳压输出，稳压精度远高于行业水平

9. 机载电源采用无人机下挂载安装、即插即用支持冷热启动、断电无缝切换机身电池

10. 机载电源持续稳定供电，可长期额定功率带载，不降额，不烧机

11. 机载电源利用电池包实现反向电动势的吸收，确保飞行安全

12. 航空线缆实标，且负载电流冗余设计，确保供电和飞行安全

4.详细参数

l 无人机（含遥控器，电池）

型号                        MH30

产品材质                 碳纤维+航空铝合金

旋翼数量                 6旋翼

轴距                        ≤1920

展开尺寸（mm）    1780*2070*800

折叠尺寸（mm）     1000*1250*800

空机自重                   ≤18.5KG（不含电池重量）

最大载荷                   ≤30KG

最大起飞重量           ≤58KG

最大飞行速度            ≤18m/s

最大上升速度            ≤5m/s

最大下降速度             ≤4m/s

最大起飞海拔              4000m

空载续航                     ≥35min

30kg续航                     ≥10min

定位系统                     GPS定位

动力系统                     高效FOC动力

螺旋桨尺寸                 34寸折叠桨

动力电池                    14S 28000mAh*1

充电器                       智能超级快充

遥控器                      清晰度为1920*1080一体显示5.5寸屏

遥控待机时间            8-12小时

图、数传输距离        5km-10km （可升级）

安全风速                   ≤6级

工作温度                    -20℃至50℃

机身防护等级             IP65

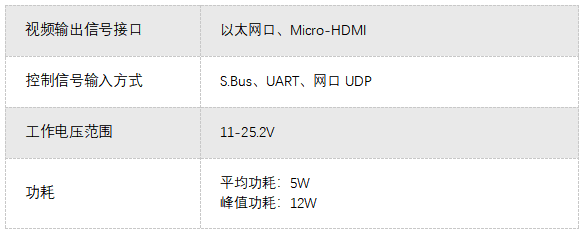

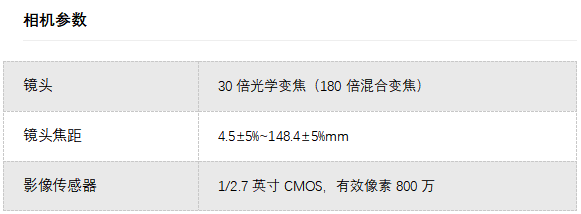

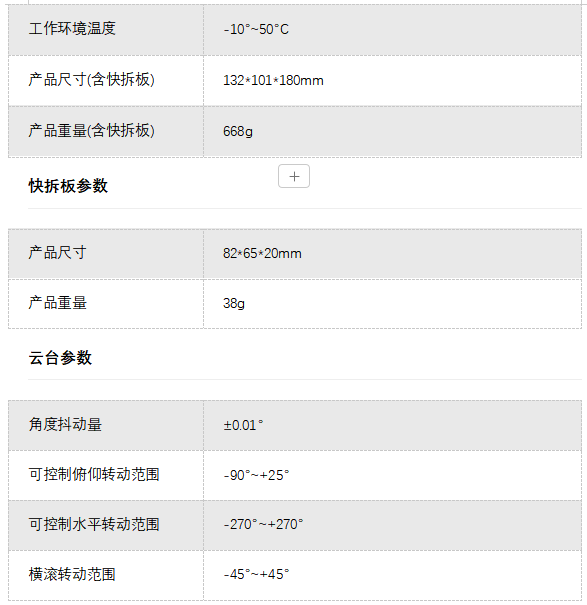

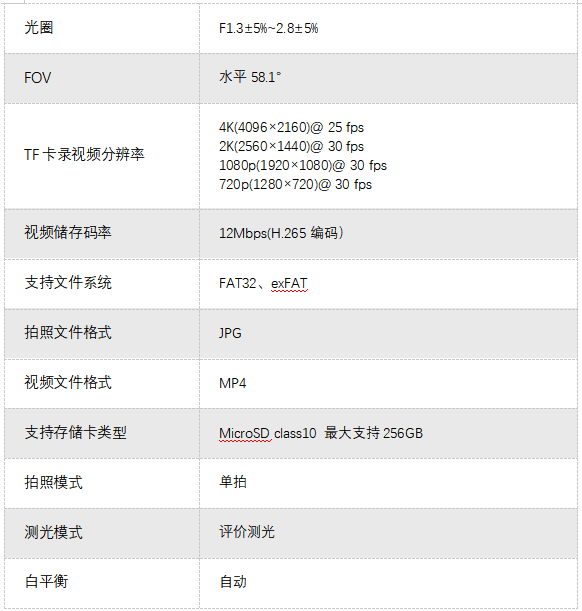

l 30倍云台相机

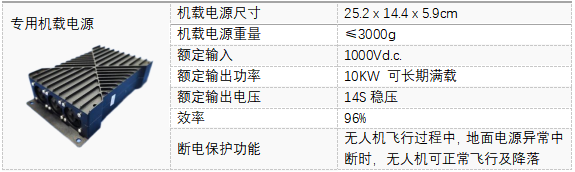

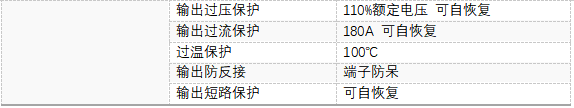

l 专用机载电源

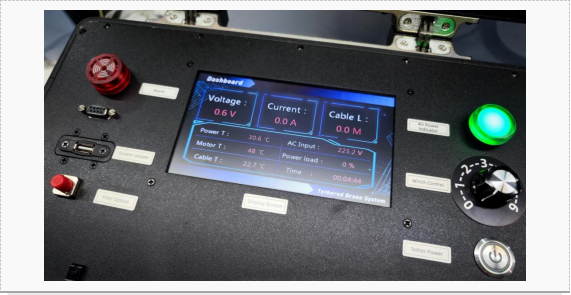

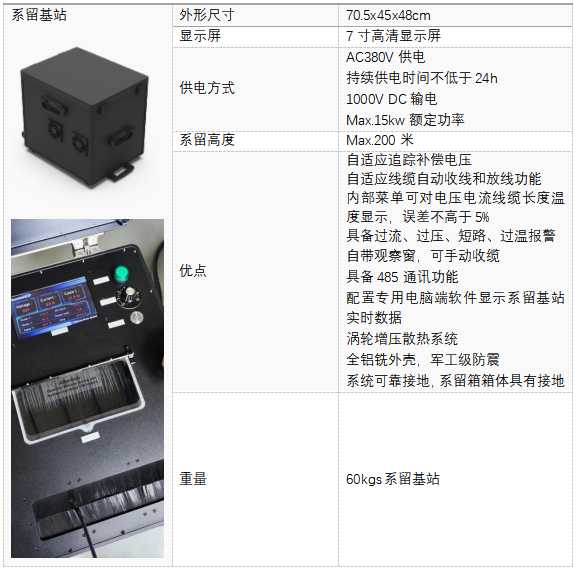

l 系留基站

5.使用原则

1.使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；

2.电源应在规格书中规定的环境条件下使用；

3.不得随意调节电源中的电位器；

4.不得在有挥发性气体或易燃环境下运转；

5.在任何情况下切勿卸下外盖或碰触内部零件；

6.为安全起见，切勿单独进行内部保修及零件更换；

7.电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；

8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。

6.保修期限

本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；

但若有下列任一情况者，则不在保修之列：

① 非经本公司允许，擅自进行维修而损坏；

② 任意加装或修改；

③ 不正确之操作或使用；

④ 环境条件异常，超过规格要求，致使损坏；

⑤ 人为蓄意之破坏；

⑥ 不可抗拒之天然灾害所造成之损坏。

7.维修范围

如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。

8.限制条款

   1．如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。

   2．如果属于以下几点，本公司一概不负责任：

① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；

② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；

③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；

④ 对于应用本说明书的内容以外的使用方法而产生的损害；

⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
