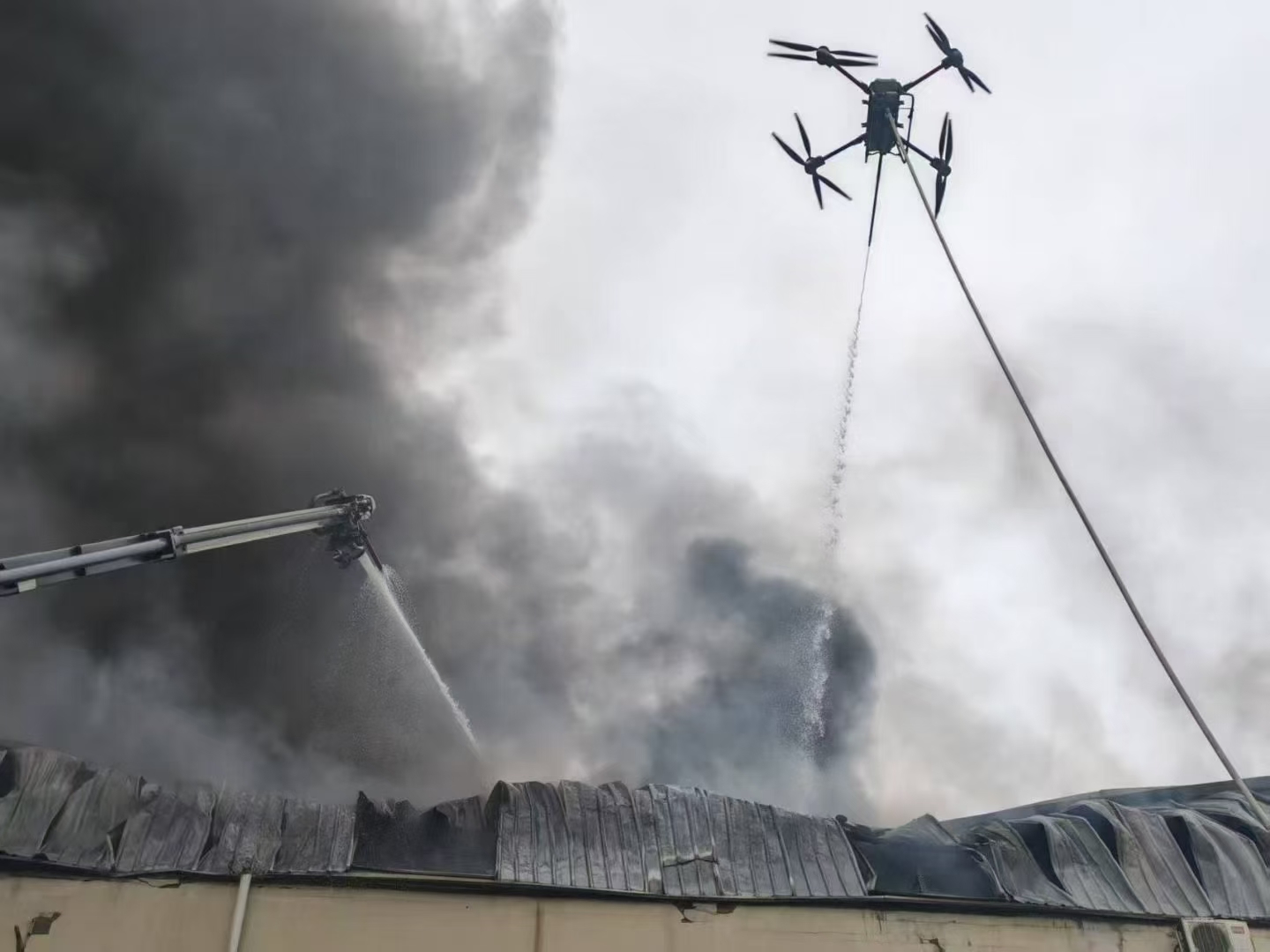

DJI FlyCart30 350m高度 FC30S专用迈优威系留无人机
- 电 话：025-69521609
- 手机：17898848998（微信同号）
- 邮件：myuav@myuav.com.cn
- 地 址：中国南京市建邺区平良大街89号
产品描述
大疆FlyCart30专用
系留无人机解决方案
系统型号：FC30S
系统名称12kw 系留无人机系统
观看介绍视频
1. 产品配置
序号 | 名称 | 数量 | 单位 | 备注 |
1. | 20kW系留箱（含系留线缆） | 1 | 套 | |
2. | 12kW机载电源（快捷插拔，仿原生电池设计） | 1 | 台 | |
3. | 380VAC供电缆 | 1 | 根 |
2. 产品外观图及介绍
一体式地面系留基站

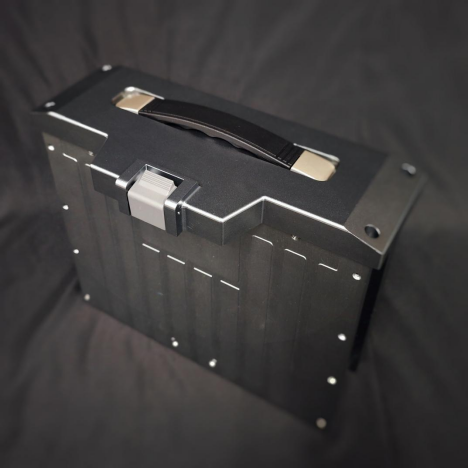

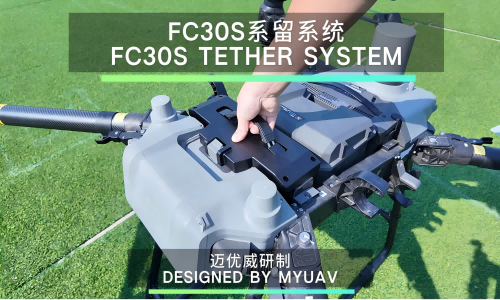

机载电源防原生电池设计
3. 地面系留基站性能指标
1.1. 环境特性
项目 | 技术参数 |
工作温度 | -20～45℃ |
贮存温度 | -40～65℃ |
工作湿度 | 10～80%RH |
贮存湿度 | 5～90%RH |
海拔高度 | ≤2000m |
1.2. 技术参数
项目 | 技术参数 | |
系留箱 | 输入电压 | AC 380±10%，三相四线制供电电压，兼容市电、发电机等多种设备供电 |
输出电压 | 额定DC750V | |
输出功率 | 额定15kw，Max.20kW | |
收线速度 | 0～3m/s可调节 | |
尺寸 | 长×宽×高：外部尺寸size 68.6x44.8x49.2cm | |
重量 | 不含线缆42kg，含系留线缆52kg | |
材质 | 航空铝合金 | |

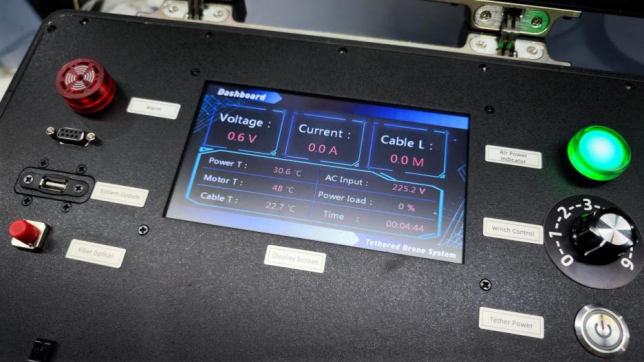

监测 | 配备液晶屏,可实时显示交流输入电压、线缆电压、电流、功率、线缆长度、系留箱温度等 | |
保护 | 具备强弱电分离设计，具有输入欠压、输入过压、输出过压、输出过流、输出短路、输出过温保护功能； | |
系留线缆 | 工作电流 | Max.20A |
抗拉强度 | ≥300kg 系缆破断拉力≥300kg | |
线缆长度 | 系缆长度max.240m，耐反复收放次数≥1000次 | |
耐压 | 输入输出耐压≥3000vdc，系缆绝缘层耐压≥3500vdc | |
线缆重量 | 3.45kg/100m | |
4. 无人机电源详细参数

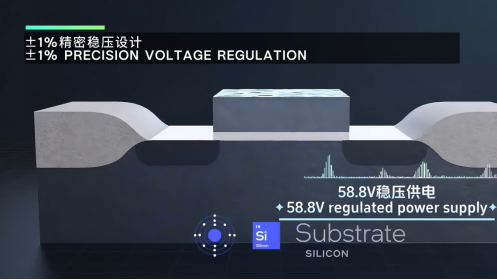

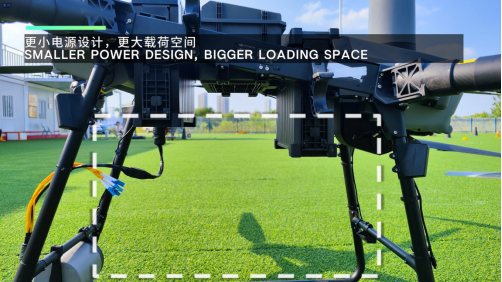

机载电源 | 输入电压 | DC 750V |
输出电压 | DC 14S 58.5-59.5V 恒定稳压输出 电压波动低于±1% 具备输入过压、欠压保护功能和输出过压、过流、短路、过温保护功能 | |
输出功率 | 12kW（额定长时功率） | |
尺寸 | 长×宽×高：311×138×279mm 同原装电池尺寸 | |
重量 | 4.5kg | |

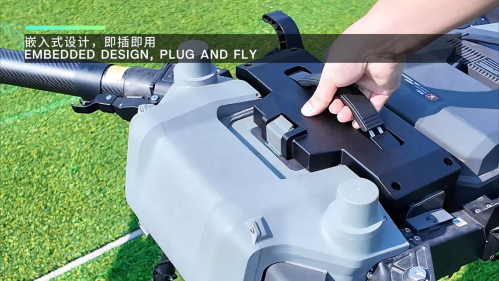

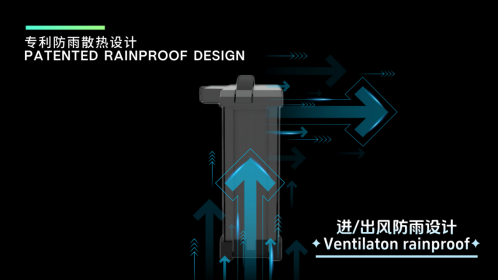

安装方式 | 替换一块FC30无人机电池，插拔安装 | |
保护功能 | 防护等级≥IP54 系留供电模式下，飞行器飞行过程中中断供电电源可正常飞行及降落 |
工作环境条件
序 号 | 项 目 | 技术指标 | 单 位 | 备 注 |
1 | 工作温度 | -20～+50 | ℃ | 满载工作 |
2 | 相对湿度 | 5～95 | % | 无冷凝 |
3 | 大气压力 | 50K～106K | Pa | |
4 | 散热方式 | 外部风冷 | / |
储存环境条件
序 号 | 项 目 | 技术指标 | 单 位 | 备 注 |
1 | 储存温度 | -45～+85 | ℃ | 电源不工作 |
2 | 储存湿度 | 0～95 | % | 无冷凝 |
输入特性
序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
1 | 额定输入电压 | 750 | Vdc | 满载工作 |
2 | 输入电压范围 | 630-780Vdc | Vdc | 满载工作 |
3 | ***大输入电流 | ≤19.5 | A | Vin=630Vdc满载工作 |
4 | 空载输入电流 | ≤0.25 | A | Vin=750Vdc |
输出特性
序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
1 | 额定输出电压 | 58.8 | Vdc | |
2 | 输出电流范围 | 0-204 | A | |
3 | 输出电压范围 | 58.5-59.5 | Vdc | |
4 | 稳压精度 | ±1 | % | |
5 | 负载调整率 | ±1 | % | |
6 | 输出纹波及噪音 | ≤800mV | / | 输出端加并0.1UF薄膜电容和10UF电解电容各一个，示波器带宽设为20MHz进行测量。 |
7 | 输出总功率 | 12000 | W | |
8 | 开关机过冲 | ±5 | % | 输出满载 |
9 | 效率 | 典型值97.5 | % | Vin=750Vdc，满载 |
10 | 输出容性负载 | 5000 | μF | 纯阻模式 |
11 | 输出电压上升时间 | ≤300 | ms | |
12 | 开机延时 | ≤3.5 | S | 输入电压欠压恢复点到输出电压10%时间 |
保护特性
序 号 | 项 目 | 技术要求 | 单位 | 备 注 |
1 | 输入欠压保护 | 580-620 | Vdc | 输出关断 |
2 | 输入过压保护 | 800-850 | Vdc | 输出关断 |
3 | 输出限流 | 205 | A | 恒流，可恢复 |
4 | 过压保护 | 62-65 | Vdc | 恒压，可恢复 |
5 | 过温保护 | 100 | ℃ | 内部温度 |
6 | 短路保护 | 有，可自恢复 | ||
安规及EMC要求
序 号 | 项 目 | 标 准（或测试条件） | 备 注 | |
1 | 抗电 强度 | 输入对输出 | 3000Vdc/10mA/1min | 无飞弧、无击穿 |
输入对大地 | 2000Vdc/10mA/1min | |||
输出对大地 | 1050Vdc/5mA/1min | |||
2 | 绝缘 电阻 | 输入对输出 | ≥100MΩ@500Vdc | 环境温度为28～30℃，相对湿度为90% |
输入对大地 | ≥100MΩ@500Vdc | |||
输出对大地 | ≥100MΩ@500Vdc | |||
3 | 电磁干扰（EMI）传导干扰 | GB/T 17619；GB/T 18655 | 等级3 | |
4 | 电磁敏感（EMS）尖峰电压 | GB/T 17619；GB/T 18655 | ||
5. 照明系统（客户自行选购）

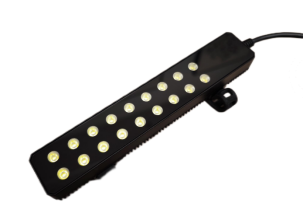

| 尺寸 195 mm × 35mm × 26.5mm （单根） 总重量 250g /单根 可自由搭配数量 ***大24根/整套 材质 航空铝合金 功率 max.150W /单根 max.3600W/整套 单根光通量 2万流明（计算值 ）/单根 40万流明/整套 照亮范围 >40000平方米/整套 输入电源 40 - 80 V宽电压输入 软启动 3s 自动温度保护 高于70°C限制亮度50%，高于90°C 自动熄灭 短路关断保护 配备 控制方式 3种：通电即亮 / 无人机遥控PWM / 独立遥控开启(选配) 亮度调节 支持无级调光：亮度调节范围 0~100% LED 灯珠 CREE 绑臂直径 25- 40mm可调节 |
6. 使用原则
1. 使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；
2. 电源应在规格书中规定的环境条件下使用；
3. 不得随意调节电源中的电位器；
4. 不得在有挥发性气体或易燃环境下运转；
5. 在任何情况下切勿卸下外盖或碰触内部零件；
6. 为安全起见，切勿单独进行内部保修及零件更换；
7. 电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；
8. 在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。
7. 保修期限
本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；
但若有下列任一情况者，则不在保修之列：
1. 非经本公司允许，擅自进行维修而损坏；
2. 任意加装或修改；
3. 不正确之操作或使用；
4. 环境条件异常，超过规格要求，致使损坏；
5. 人为蓄意之破坏；
6. 不可抗拒之天然灾害所造成之损坏。
8. 维修范围
如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。
9. 限制条款
1. 如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。
2. 如果属于以下几点，本公司一概不负责任：
① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；
② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；
③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；
④ 对于应用本说明书的内容以外的使用方法而产生的损害；
⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
