大疆 FlyCart 30 120m 高度 楼宇清洗系留无人机

系统型号：FC30X

系统名称：清洗系留无人机系统

版本：V04

日期：2024-10-10

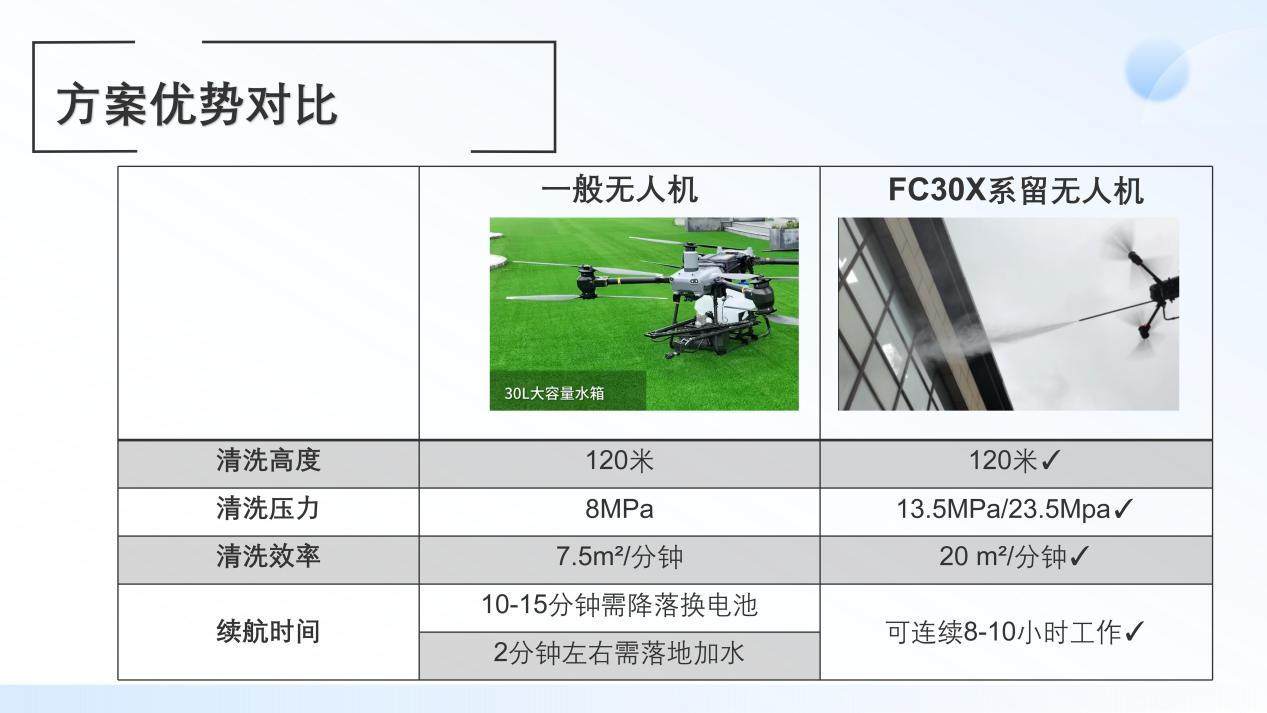

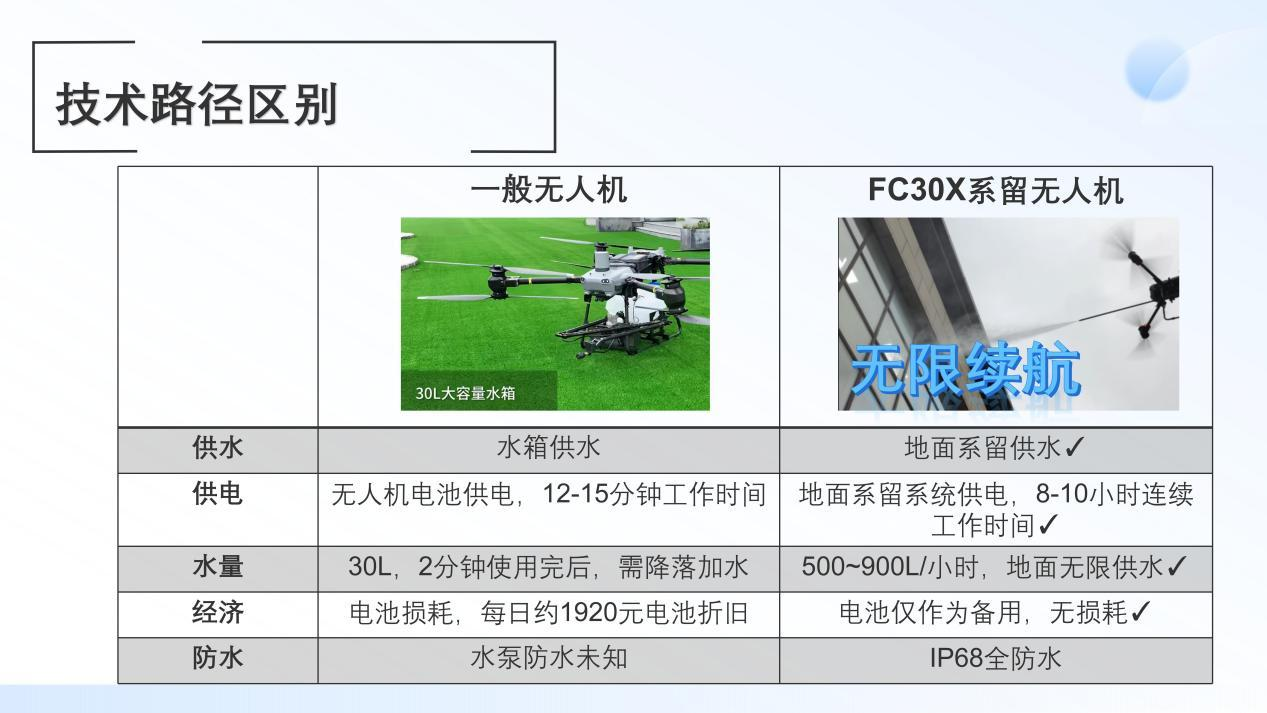

1. 方案优势

2. 主要特点

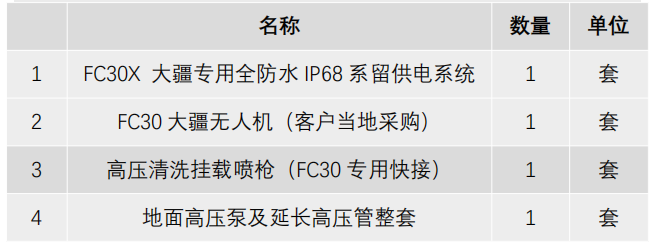

3. 系统配置

1. FC30 大疆无人机

2. 专用快接清洗挂载喷***

3. FC30 无人机清洗专用系留供电系统

4. 地面清洗高压泵

4. 系统构成

配套需求：

 自来水供应及自来水接管长度约 30m（以实际情况为准）

 200L~500L 水箱（客户当地采购），2 套（一套放清水，一套放 清洁剂和清水混合液）

 4 芯 6 平方供电电缆约 30-50 米（以实际情况为准），接入 AC380V~20kw 供电/ 20kw 额定功率发电机

 定制各类材质清洁剂（耗材），软水剂，我司推荐产品，客户自行采购

 如需汽油清洗机，则需当地派出所办理汽油购买证明

人员需求：

 CAAC 四类证飞手（每半小时换一次飞手），2 位

5. 详细参数

• 无人机

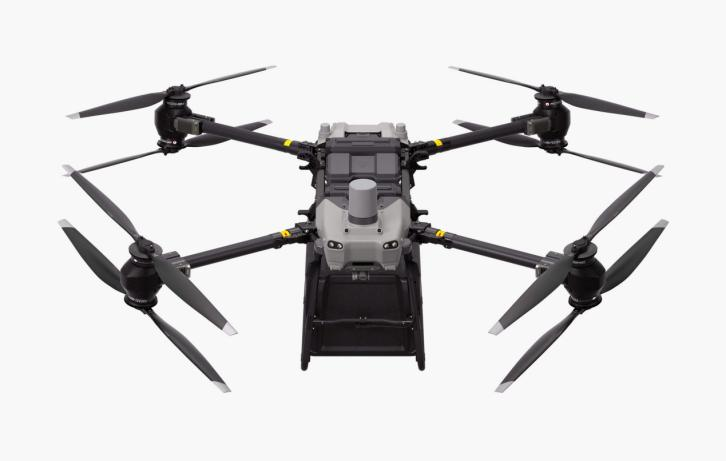

大疆 FC30 无人机，参数配置详见大疆官网

https://www.dji.com/cn/flycart-30/specs

大疆 FlyCart 30 是一款集大载重、长航程、强信号和高智能于一体的民用大载荷无人机。FlyCart 30 可为各种应用场景提供稳定可靠的解决方案。

机身搭载前后配置有源相控阵雷达和双目视觉系统，可实现飞行过程中的多向、全天候、全时段智能避障。

无人机标配内置降落伞，确保飞行安全。

配备了紧凑的折叠收纳设计，满足普通车辆转运需求。

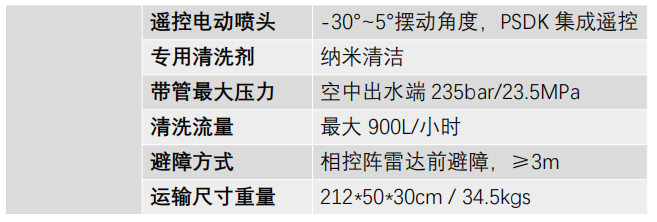

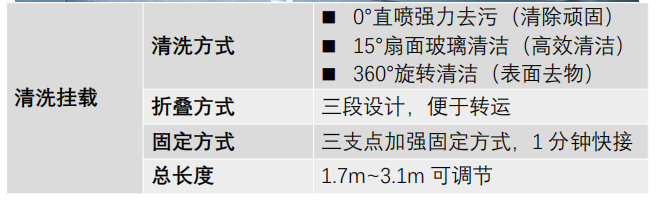

清洗挂载系统

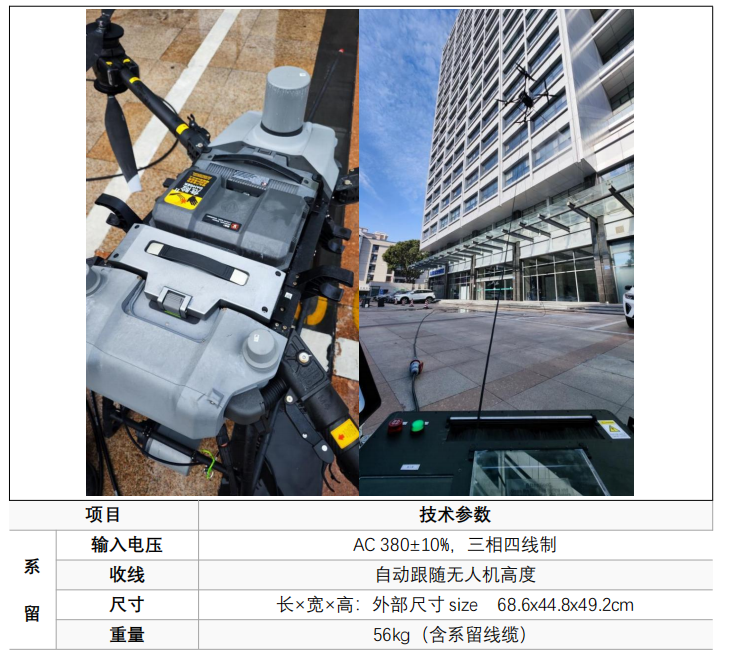

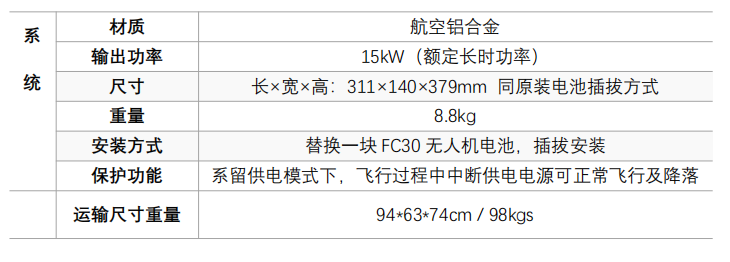

• FC30 专用系留系统

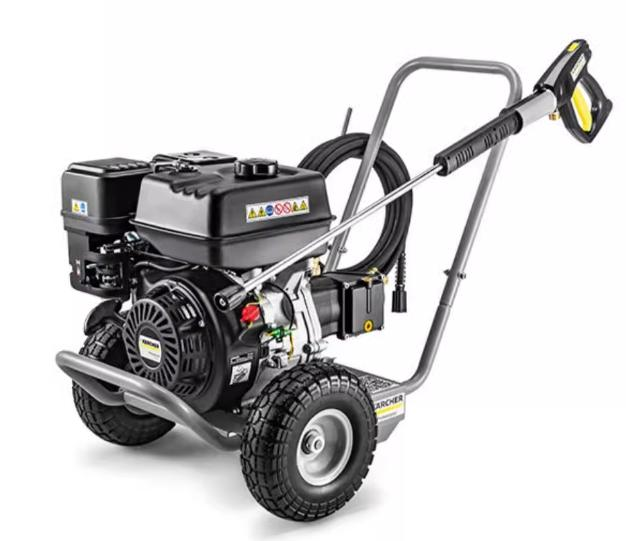

• 高压清洗机系统，含延长接管，含转接器（客户自由选择）

1. 380VAC, 6500W，240bar，15L/分钟

2. 380VAC, 9000W，230bar，17L/分钟

3. 汽油, 8500W，250bar，15L/分钟

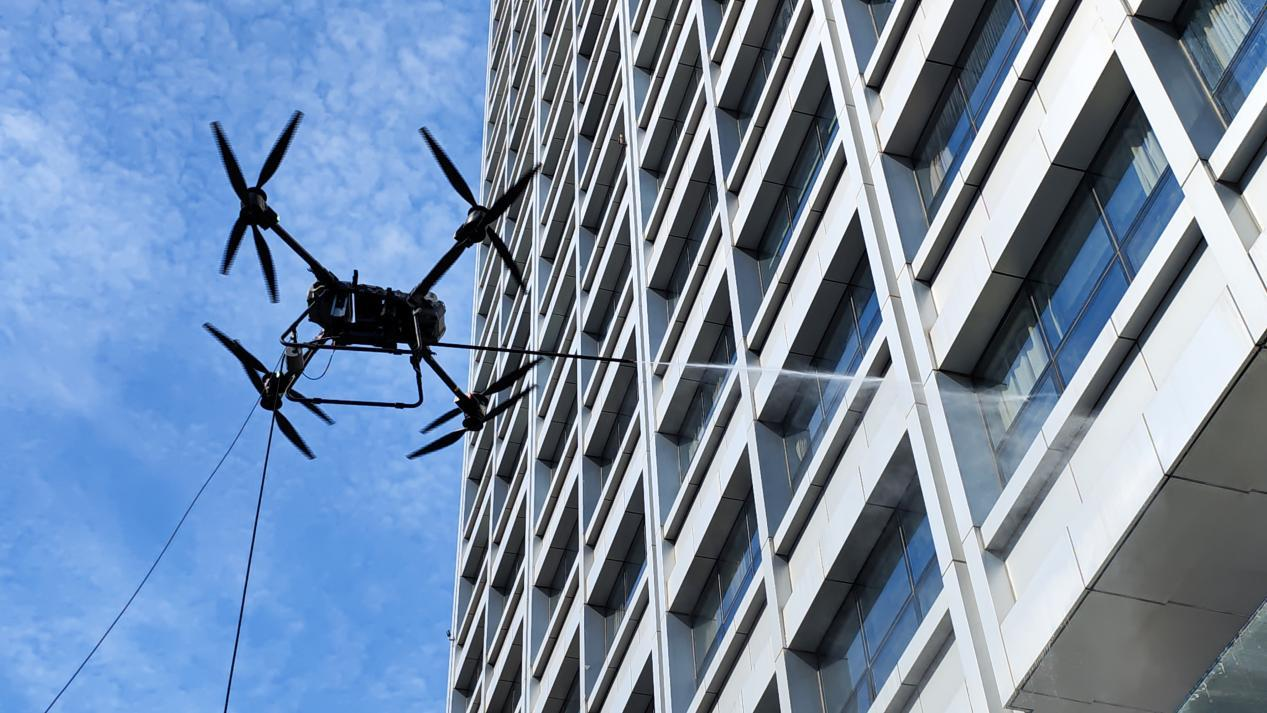

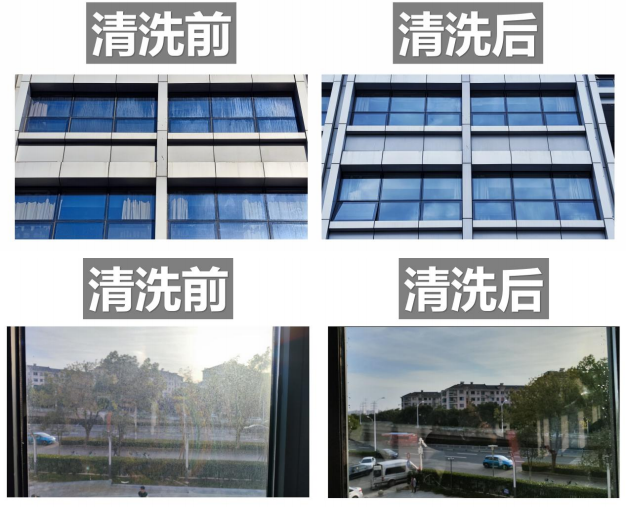

6. 清洗效果展示（约 90%人工效果，承诺提供的照片和视频无任何 PS 加工）

7. 设备操作流程

1.检查设备是否完全：检查无人机主体、清洗装置、控制系统和防护装置是否完好无损。

2.安装清洗装置：将清洗快接装置安装到无人机下方挂架上，确保连接牢固。 接入系留供电接口，确保线缆固定在无人机下方支架上。

3.连接系留供电：开启无人机，链接遥控器，开启系留供电，起飞无人机。

4.控制无人机飞行：开启前雷达避障锁距设置为3m，关闭下避障。使用遥控器控制无人机飞行，根据需要调整飞行高度、速度和方向。

5.开始清洗：在确定清洗对象后，使用对应的清洁喷头，开启清洗泵，使用无人机对目标进行清洗。

6.第一遍应对幕墙进行清洁剂喷涂，确保均匀覆盖。间隔一定时间后，对幕墙进行清水冲刷，以玻璃幕墙表面形成挂膜效果***佳。

8. 设备操作注意事项

日常操作：

在操作前，务必了解设备的各项功能和操作方法。

在操作过程中，应保持无人机的稳定性和安全性。

在清洗过程中，应根据表面材质和污垢程度选择清洗系统。

在操作结束后，应及时关闭电源并做好设备保养。

特殊操作： 在遇到特殊情况时，可采取紧急制动或手动控制无人机返航。

在遇到设备故障时，应及时停机检查并联系专业人员进行维修。

9. 设备维护

日常维护：每次使用后，应清洁无人机主体和清洗装置，保持设备的干净整洁。 同时，检查各部件是否有损坏或松动，并及时进行处理。

定期保养：建议每个月进行一次全面的设备检查和保养，包括更换磨损部件、清 洁内部电路板等。

10. 使用原则

1.使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；

2.电源应在规格书中规定的环境条件下使用；

3.不得随意调节电源中的电位器；

4.不得在有挥发性气体或易燃环境下运转；

5.在任何情况下切勿卸下外盖或碰触内部零件；

6.为安全起见，切勿单独进行内部保修及零件更换；

7.电源使用时须安全绝缘，其任一面须与外面金属壳体有 8mm 以上安全距离； 如果达不到 8mm，需垫 1mm 厚度以上 PVC 片以加强绝缘；

8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。

11. 保修期限

本产品保修期为 1 年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；

但若有下列任一情况者，则不在保修之列：

本产品保修期为 1 年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护； 但若有下列任一情况者，则不在保修之列：

1 非经本公司允许，擅自进行维修而损坏；

2 任意加装或修改；

3 不正确之操作或使用；

4 环境条件异常，超过规格要求，致使损坏；

5 人为蓄意之破坏；

6 不可抗拒之天然灾害所造成之损坏。

12. 维修范围

如果本设备在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。

13. 限制条款

1．如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。

2．如果属于以下几点，本公司一概不负责任：

①对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；

②客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；

③对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失 （包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；

④对于应用本说明书的内容以外的使用方法而产生的损害；

⑤无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安 守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
